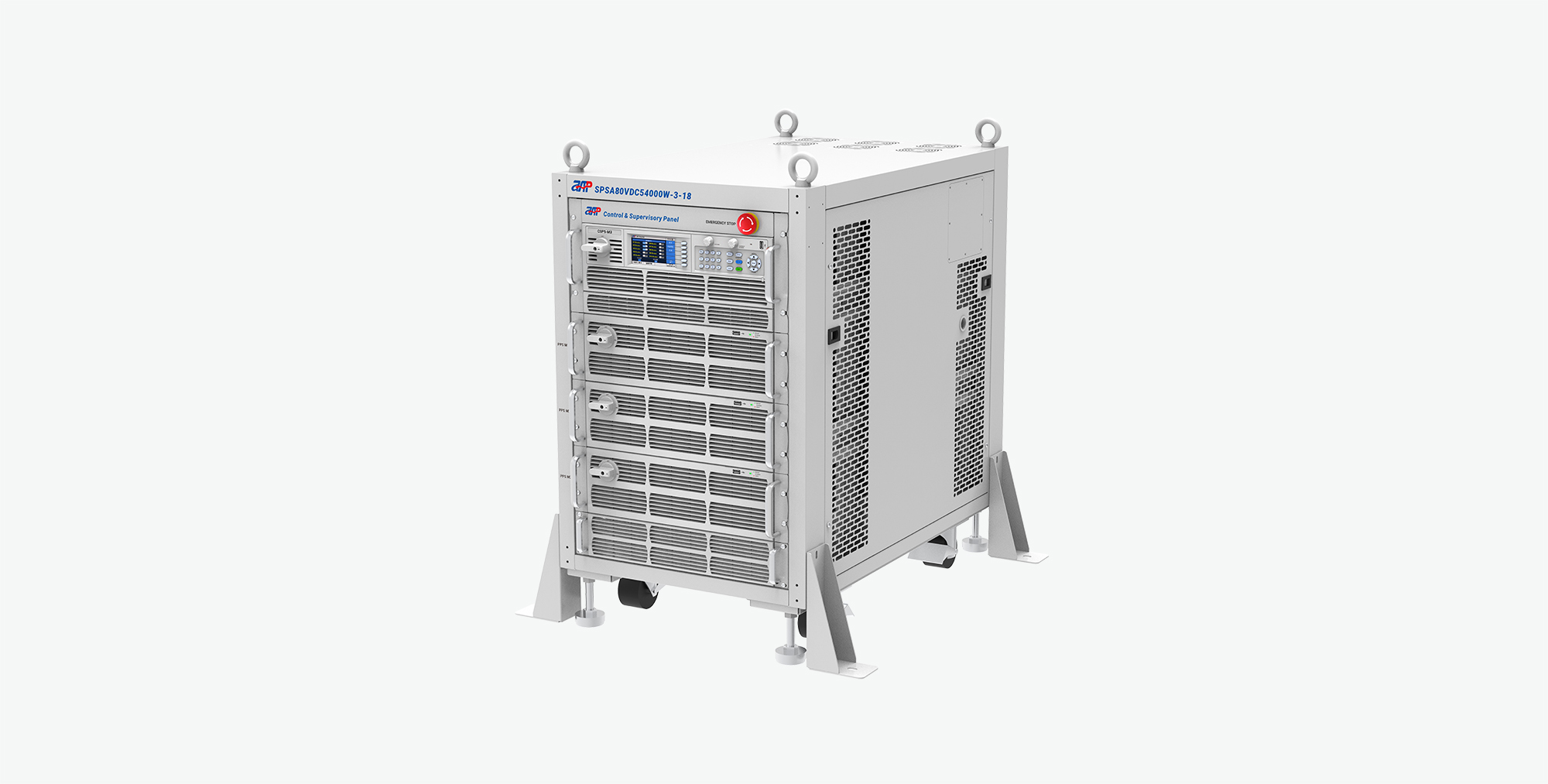

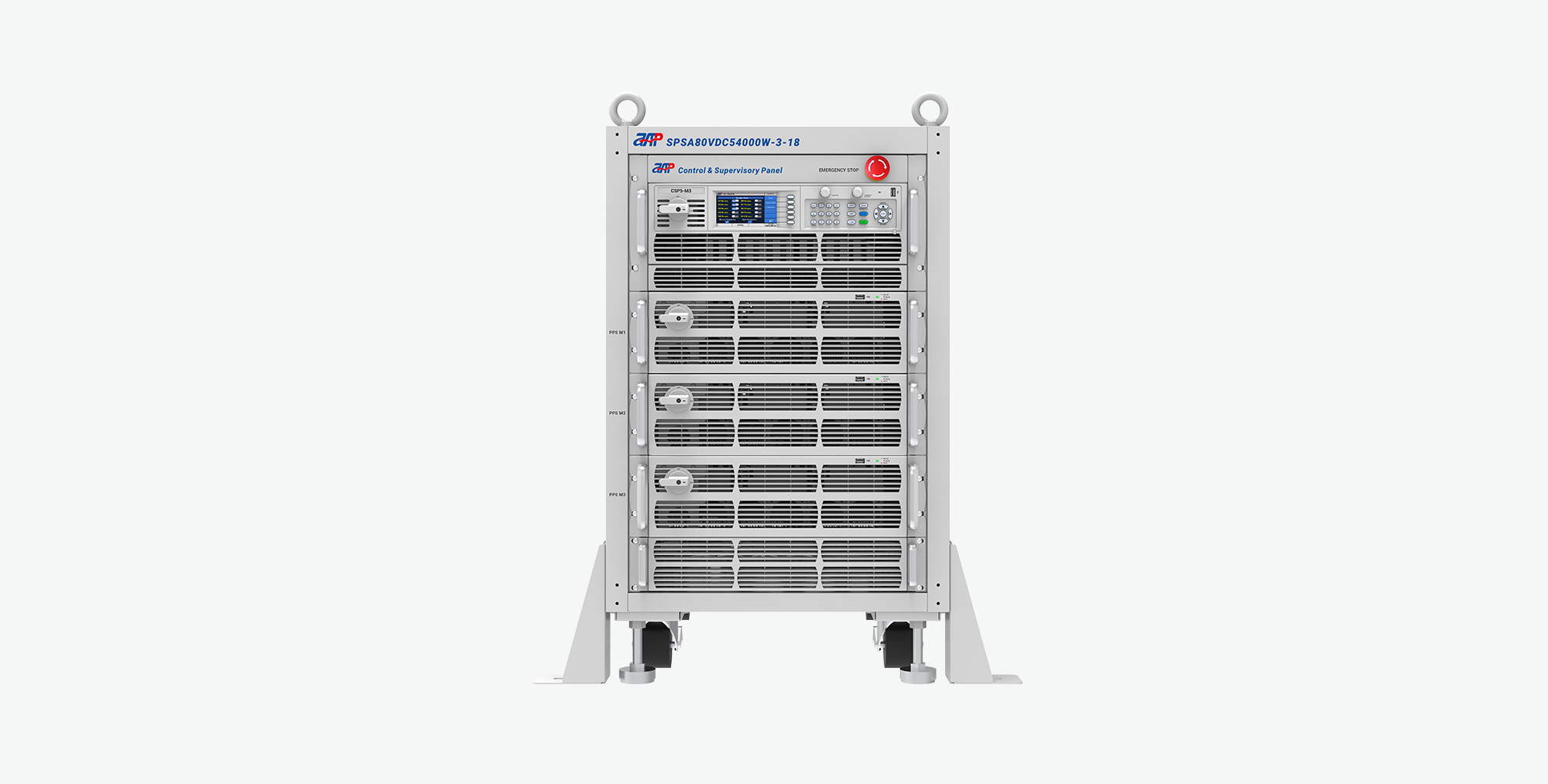

SPS-M/A系列

直流电源系统

大功率直流电源系统根据控制方式有手动式(SPSM)和智能式(SPSA)两个系列。单个电源机柜输出范围可达2250V,3000A,180kW。支持多个机柜主从并联扩容系统功率可达576kW。手动式机柜,通过机柜底部的断路器开关控制交流输入的通断,上电后,其中一台3U或者6U电源将作为主机同步监控系统内所有从机的状态。智能式机柜,监控核心CSP由电源分配器(PDU)和中央控制面板(CSP)构成。PDU将输入交流分配浓缩在5U/8U高度的箱体内,最大限度简化配线复杂程度。CSP集中监控电源系统的输入输出参数状态,一屏完成系统从建立到运行的所有动作。完善的保护设计确保操作安全。

产品特点

彩色触摸屏,配合面板旋钮、按键提供多元化操作体验

宽范围输入电压三相187~ 305Vac/340~480Vac可选

恒压、恒流、恒功率模式自动切换,CC&CV优先权可选

电压与电流上升/下降斜率可调

可模拟充电器进行三段式充电

具有过压/过流/过功率/过温/短路等保护功能

面板配备紧急停止开关

配备后门保护开关,提高操作安全性

List/Step模式编辑输出序列

标配RS232/RS485/USB,LAN&GPIB或CAN可选配

支持SCPI协议,内置WebServer

功能与优势

智能式系统优势

● CSP有5U/8U两个型号*,可分别连接控制5台/10台3U电源或2台/5台6U电源

● 内置功率计,可测量输入电压、电流、频率、相位、功率因数等参数

● 提供效率计算,电量记录功能

● 内置计时器,可设定输出运行时间

● 可通过显示屏设置电源的开关机状态,并具备自动顺序开/关电源功能

● 可监控系统中每个电源的输出参数

● 输入端采用汇流排供电设计

● 可自定义交流输入保护参数,支持输入过欠压、过欠频、过流、缺相等保护

● 内置WebServer,可监/控CSP所有功能


* CSP型号相同,但连接不同型号电源时配置不同

系统扩容方案

1. 两个系统电源机柜均支持主从并联扩容

● 3U/6U电源支持主从并联控制可达16台

● 3U电源组成的机柜可并联成288kW系统

● 6U电源组成的机柜可并联成576kW系统


2. 同型号电源组成的不同高度机柜可实现扩容

● 机柜并联时通过并联铜排轻松连接

● 机柜并联时可实现无间隙堆放


智能式系统界面介绍

智能式系统提供如下界面可用于系统的参数设定或者查询。


配件&选件

  • RS-232 通讯线缆(标配)用于RS-232通讯

  • USB 通讯线缆(标配)用于USB口通讯

  • GPIB&LAN通讯接口卡&通讯线缆(选配)用于GPIB口与LAN口通讯

  • CAN通讯接口卡(选配)用于CAN口通讯

  • 内置耗散器(选配)双象限操作功能,此配件必须下单时注明

  • 外部模拟量控制接口卡(选配)用于外部模拟输入控制功能与机内信号的模拟输出

  • 专业版升级软件(选配)高级版本到专业版本升级选项

相关下载

目前在第1页, 共有1页, 共有1条记录 第一页 上一页 下一页 最后一页 跳转到

型号检索

型号 电压 电流 功率 电压纹波 控制方式 高度
SPSM80VDC54000W-3-18 80V 1800A 54kW <480mVpp, <37.5mVrms手动式18U 询价
SPSM80VDC90000W-3-24 80V 3000A 90kW <800mVpp, <62.5mVrms手动式24U 询价
SPSM80VDC108000W-3-30 80V 3000A 108kW <960mVpp, <75mVrms手动式30U 询价
SPSM80VDC144000W-3-36 80V 3000A 144kW <1280mVpp, <100mVrms手动式36U 询价
SPSM80VDC180000W-3-42 80V 3000A 180kW <1600mVpp, <125mVrms手动式42U 询价
SPSA80VDC54000W-3-18 80V 1800A 54kW <480mVpp, <37.5mVrms智能式18U 询价
SPSA80VDC90000W-3-24 80V 3000A 90kW <800mVpp, <62.5mVrms智能式24U 询价
SPSA80VDC108000W-3-30 80V 3000A 108kW <960mVpp, <75mVrms智能式30U 询价
SPSA80VDC144000W-3-36 80V 3000A 144kW <1280mVpp, <100mVrms智能式36U 询价
SPSA80VDC180000W-3-42 80V 3000A 180kW <1600mVpp, <125mVrms智能式42U 询价
SPSM165VDC36000W-3-18 165V 540A 36kW <870mVpp, <75mVrms手动式18U 询价
SPSM165VDC60000W-3-24 165V 900A 60kW <1350mVpp, <125mVrms手动式24U 询价
SPSM165VDC72000W-3-30 165V 1080A 72kW <1740mVpp, <150mVrms手动式30U 询价
SPSM165VDC96000W-3-36 165V 1440A 96kW <2320mVpp, <200mVrms手动式36U 询价
SPSM165VDC120000W-3-42 165V 1800A 120kW <2900mVpp, <250mVrms手动式42U 询价
SPSA165VDC36000W-3-18 165V 540A 36kW <870mVpp, <75mVrms智能式18U 询价
SPSA165VDC60000W-3-24 165V 900A 60kW <1350mVpp, <125mVrms智能式24U 询价
SPSA165VDC72000W-3-30 165V 1080A 72kW <1740mVpp, <150mVrms智能式30U 询价
SPSA165VDC96000W-3-36 165V 1440A 96kW <2320mVpp, <200mVrms智能式36U 询价
SPSA165VDC120000W-3-42 165V 1800A 120kW <2900mVpp, <250mVrms智能式42U 询价
SPSM250VDC54000W-3-18 250V 540A 54kW <825mVpp, <75mVrms手动式18U 询价
SPSM250VDC90000W-3-24 250V 900A 90kW <2125mVpp, <187.5mVrms手动式24U 询价
SPSM250VDC108000W-3-30 250V 1080A 108kW <1650mVpp, <150mVrms手动式30U 询价
SPSM250VDC144000W-3-36 250V 1440A 144kW <2200mVpp, <200mVrms手动式36U 询价
SPSM250VDC180000W-3-42 250V 1800A 180kW <2750mVpp, <250mVrms手动式42U 询价
SPSA250VDC54000W-3-18 250V 540A 54kW <825mVpp, <75mVrms智能式18U 询价
SPSA250VDC90000W-3-24 250V 900A 90kW <2125mVpp, <187.5mVrms智能式24U 询价
SPSA250VDC108000W-3-30 250V 1080A 108kW <1650mVpp, <150mVrms智能式30U 询价
SPSA250VDC144000W-3-36 250V 1440A 144kW <2200mVpp, <200mVrms智能式36U 询价
SPSA250VDC180000W-3-42 250V 1800A 180kW <2750mVpp, <250mVrms智能式42U 询价
SPSM360VDC54000W-3-18 360V 382.5A 54kW <480mVpp, <82.5mVrms手动式18U 询价
SPSM360VDC90000W-3-24 360V 637.5A 90kW <800mVpp, <137.5mVrms手动式24U 询价
SPSM360VDC108000W-3-30 360V 765A 108kW <960mVpp, <165mVrms手动式30U 询价
SPSM360VDC144000W-3-36 360V 1020A 144kW <1280mVpp, <220mVrms手动式36U 询价
SPSM360VDC180000W-3-42 360V 1275A 180kW <1600mVpp, <275mVrms手动式42U 询价
SPSA360VDC54000W-3-18 360V 382.5A 54kW <480mVpp, <82.5mVrms智能式18U 询价
SPSA360VDC90000W-3-24 360V 637.5A 90kW <800mVpp, <137.5mVrms智能式24U 询价
SPSA360VDC108000W-3-30 360V 765A 108kW <960mVpp, <165mVrms智能式30U 询价
SPSA360VDC144000W-3-36 360V 1020A 144kW <1280mVpp, <220mVrms智能式36U 询价
SPSA360VDC180000W-3-42 360V 1275A 180kW <1600mVpp, <275mVrms智能式42U 询价
SPSM500VDC54000W-3-18 500V 288A 54kW <975mVpp, <240mVrms手动式18U 询价
SPSM500VDC90000W-3-24 500V 480A 90kW <1625mVpp, <400mVrms手动式24U 询价
SPSM500VDC108000W-3-30 500V 576A 108kW <1950mVpp, <480mVrms手动式30U 询价
SPSM500VDC144000W-3-36 500V 768A 144kW <2600mVpp, <640mVrms手动式36U 询价
SPSM500VDC180000W-3-42 500V 960A 180kW <3250mVpp, <800mVrms手动式42U 询价
SPSA500VDC54000W-3-18 500V 288A 54kW <975mVpp, <240mVrms智能式18U 询价
SPSA500VDC90000W-3-24 500V 480A 90kW <1625mVpp, <400mVrms智能式24U 询价
SPSA500VDC108000W-3-30 500V 576A 108kW <1950mVpp, <480mVrms智能式30U 询价
SPSA500VDC144000W-3-36 500V 768A 144kW <2600mVpp, <640mVrms智能式36U 询价
SPSA500VDC180000W-3-42 500V 960A 180kW <3250mVpp, <800mVrms智能式42U 询价
SPSM750VDC54000W-3-18 750V 189A 54kW <1500mVpp, <375mVrms手动式18U 询价
SPSM750VDC90000W-3-24 750V 315A 90kW <2500mVpp, <625mVrms手动式24U 询价
SPSM750VDC108000W-3-30 750V 378A 108kW <3000mVpp, <750mVrms手动式30U 询价
SPSM750VDC144000W-3-36 750V 504A 144kW <4000mVpp, <1000mVrms手动式36U 询价
SPSM750VDC180000W-3-42 750V 630A 180kW <5000mVpp, <1250mVrms手动式42U 询价
SPSA750VDC54000W-3-18 750V 189A 54kW <1500mVpp, <375mVrms智能式18U 询价
SPSA750VDC90000W-3-24 750V 315A 90kW <2500mVpp, <625mVrms智能式24U 询价
SPSA750VDC108000W-3-30 750V 378A 108kW <3000mVpp, <750mVrms智能式30U 询价
SPSA750VDC144000W-3-36 750V 504A 144kW <4000mVpp, <1000mVrms智能式36U 询价
SPSA750VDC180000W-3-42 750V 630A 180kW <5000mVpp, <1250mVrms智能式42U 询价
SPSM1000VDC36000W-3-18 1000V 96A 36kW <2250mVpp, <480mVrms手动式18U 询价
SPSM1000VDC60000W-3-24 1000V 160A 60kW <3750mVpp, <800mVrms手动式24U 询价
SPSM1000VDC72000W-3-30 1000V 192A 72kW <4500mVpp, <960mVrms手动式30U 询价
SPSM1000VDC96000W-3-36 1000V 256A 96kW <6000mVpp, <1280mVrms手动式36U 询价
SPSM1000VDC120000W-3-42 1000V 320A 120kW <7500mVpp, <1600mVrms手动式42U 询价
SPSA1000VDC36000W-3-18 1000V 96A 36kW <2250mVpp, <480mVrms智能式18U 询价
SPSA1000VDC60000W-3-24 1000V 160A 60kW <3750mVpp, <800mVrms智能式24U 询价
SPSA1000VDC72000W-3-30 1000V 192A 72kW <4500mVpp, <960mVrms智能式30U 询价
SPSA1000VDC96000W-3-36 1000V 256A 96kW <6000mVpp, <1280mVrms智能式36U 询价
SPSA1000VDC120000W-3-42 1000V 320A 120kW <7500mVpp, <1600mVrms智能式42U 询价
SPSM1500VDC54000W-3-18 1500V 96A 54kW <2925mVpp, <975mVrms手动式18U 询价
SPSM1500VDC90000W-3-24 1500V 160A 90kW <4875mVpp, <1625mVrms手动式24U 询价
SPSM1500VDC108000W-3-30 1500V 192A 108kW <5850mVpp, <1950mVrms手动式30U 询价
SPSM1500VDC144000W-3-36 1500V 256A 144kW <7800mVpp, <2600mVrms手动式36U 询价
SPSM1500VDC180000W-3-42 1500V 320A 180kW <9750mVpp, <3250mVrms手动式42U 询价
SPSA1500VDC54000W-3-18 1500V 96A 54kW <2925mVpp, <975mVrms智能式18U 询价
SPSA1500VDC90000W-3-24 1500V 160A 90kW <4875mVpp, <1625mVrms智能式24U 询价
SPSA1500VDC108000W-3-30 1500V 192A 108kW <5850mVpp, <1950mVrms智能式30U 询价
SPSA1500VDC144000W-3-36 1500V 256A 144kW <7800mVpp, <2600mVrms智能式36U 询价
SPSA1500VDC180000W-3-42 1500V 320A 180kW <9750mVpp, <3250mVrms智能式42U 询价
SPSM2250VDC54000W-3-18 2250V 63A 54kW <4800mVpp, <1125mVrms手动式18U 询价
SPSM2250VDC90000W-3-24 2250V 105A 90kW <8000mVpp, <1875mVrms手动式24U 询价
SPSM2250VDC108000W-3-30 2250V 126A 108kW <9600mVpp, <2250mVrms手动式30U 询价
SPSM2250VDC144000W-3-36 2250V 168A 144kW <12800mVpp, <3000mVrms手动式36U 询价
SPSM2250VDC180000W-3-42 2250V 210A 180kW <16000mVpp, <3750mVrms手动式42U 询价
SPSA2250VDC54000W-3-18 2250V 63A 54kW <4800mVpp, <1125mVrms智能式18U 询价
SPSA2250VDC90000W-3-24 2250V 105A 90kW <8000mVpp, <1875mVrms智能式24U 询价
SPSA2250VDC108000W-3-30 2250V 126A 108kW <9600mVpp, <2250mVrms智能式30U 询价
SPSA2250VDC144000W-3-36 2250V 168A 144kW <12800mVpp, <3000mVrms智能式36U 询价
SPSA2250VDC180000W-3-42 2250V 210A 180kW <16000mVpp, <3750mVrms智能式42U 询价
