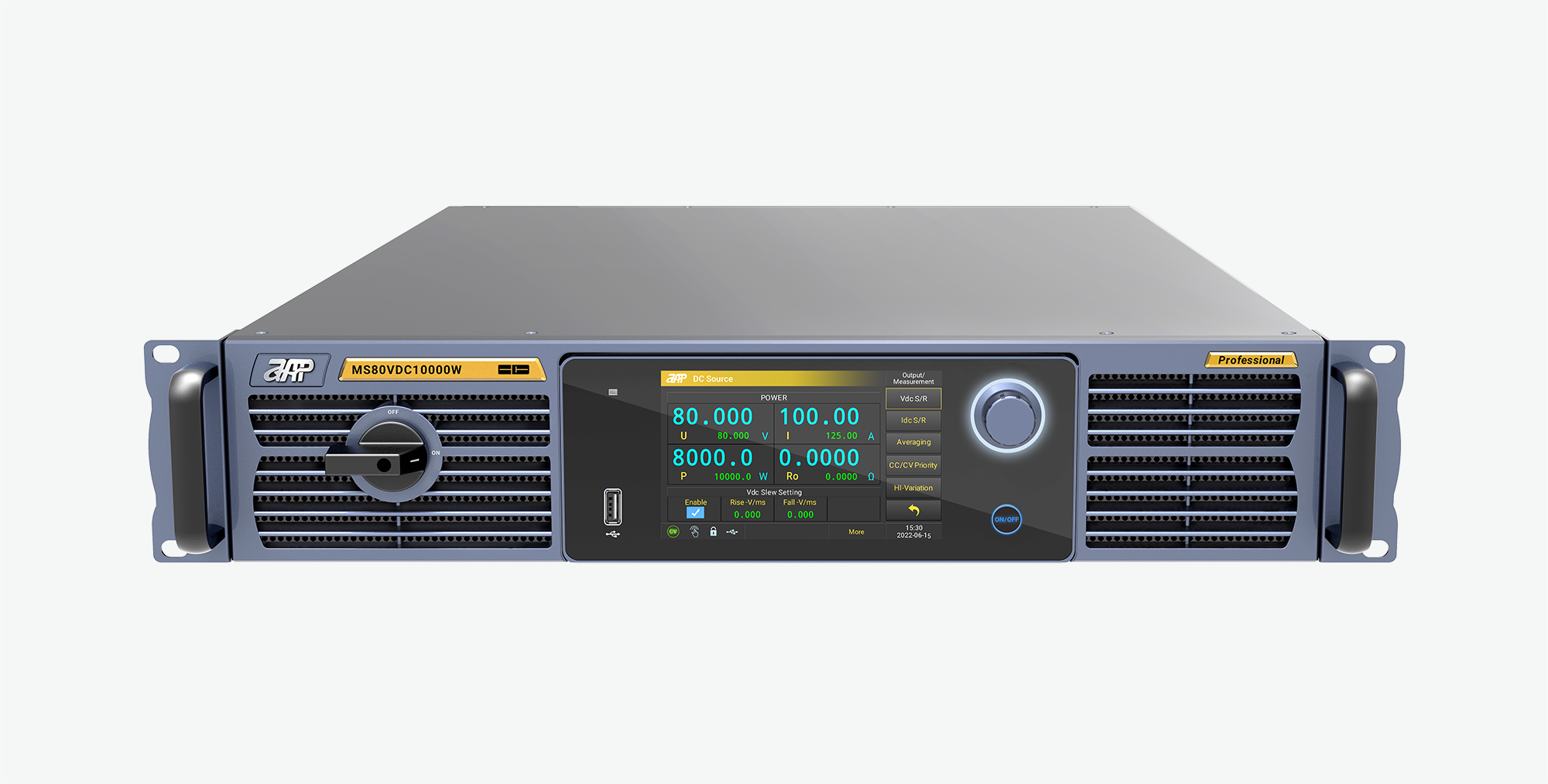

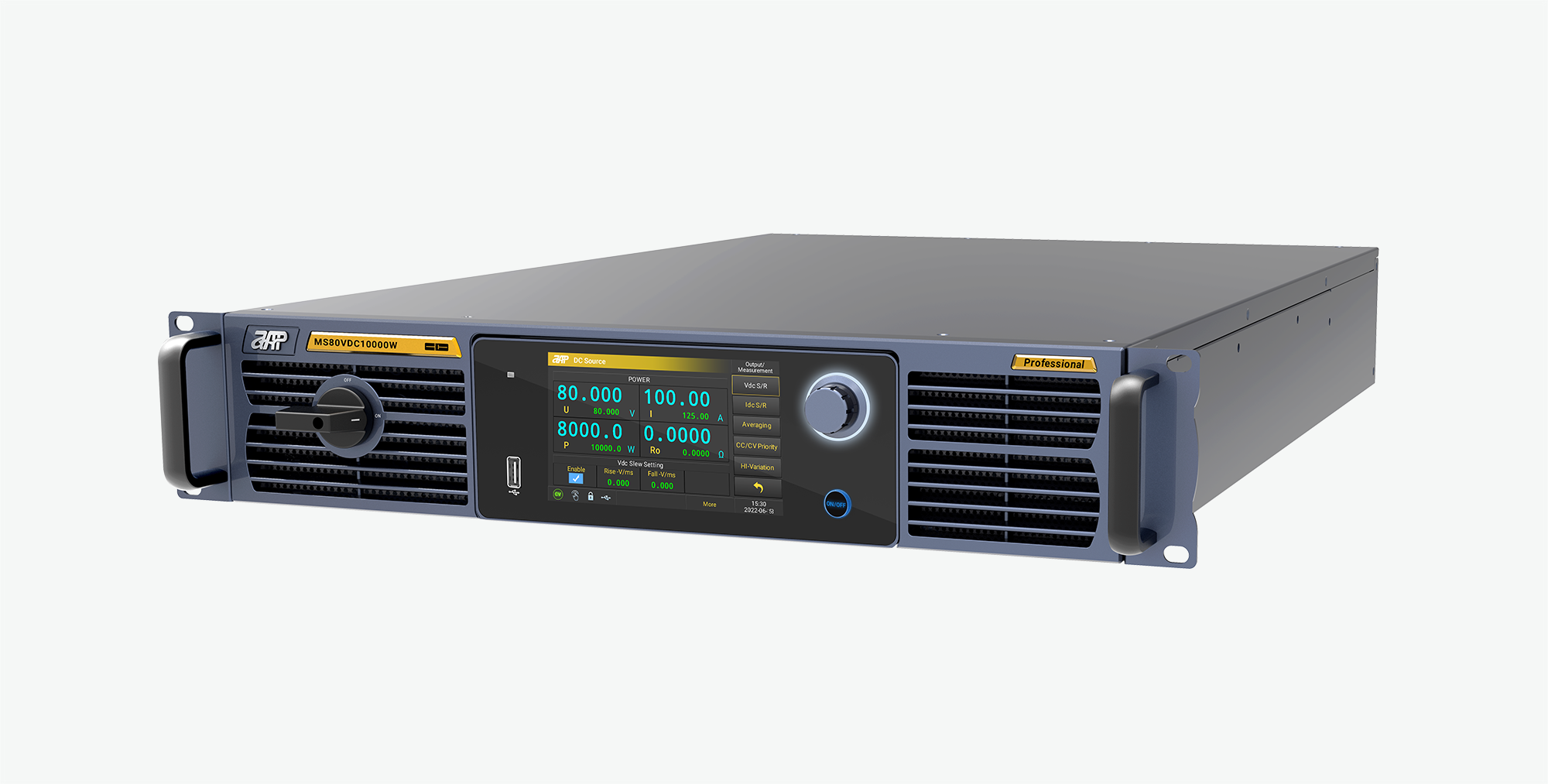

Momentum S系列

宽范围可编程直流电源

Momentum S系列为单路输出可编程直流电源,单相或三相输入方式可供选择,支持全球通用输入电压。采用高功率密度结构设计,2U体积内实现10kW输出功率,可通过光纤并机以满足更高功率需求。同时采用宽范围输出设计,在满功率输出时扩展了电流和电压的输出范围,使用更灵活。高端外观搭配简易UI触控界面,软件内置特有的测试功能,满足系统集成测试、电池充电及模拟、汽车电子测试及太阳能面板模拟等测试应用。

产品特点

全触控翻转面板设计,简易的UI交互界面,操作更简便快捷

支持全球通用输入电压,单/三相输入可选

高功率密度结构设计,2U/10kW

宽范围输出设计,满功率提供更宽泛的电压和电流组合

光纤并机通讯,抗干扰强、传输极速,性能不变(选配)

电压/电流上升/下降斜率可调

List/Step模式编辑输出序列

支持恒压(CV)、恒流(CC)、恒功率(CP)自动切换功能,CC&CV优先权可选

DDS任意函数功能*

光伏阵列模拟功能*

可模拟充电器进行三段式充电*

电池模拟功能*

内置汽车电子标准测试曲线*

外部模拟量控制与监测(选配)

支持SCPI协议,内置WebServer

具有过压/过流/过功率/过温/短路等保护功能

标配USB通讯接口,可选配GPIB/LAN&RS232/RS485/CAN

* 仅专业版电源支持此功能


功能与优势

清晰、直观 、便捷触屏设计, 更人性化

该系列搭配全触摸面板设计, 简易的UI操作界面, 轻松完成参数设定与专业编程功能, 输出参数大字符显示, 远程读取更清晰直观, 支持前面板USB数据载入载出;支持前面板翻转功能, 操作使用得心应手。


宽范围输出、高功率密度设计

Momentum S系列单机输出电压最高可达1500V,电流最高可达630A。采用宽范围输出设计,在满功率输出时扩展了电流和电压的输出范围,满足更广泛的测试需求,无需购买额外的型号。同时采用高功率密度结构设计,2U体积内实现10kW输出功率,相比SP-1U/2U系列功率密度提升150%。


灵活的输入方式

该系列支持全球通用输入电压,可选择单/三相交流输入,满足更多测试应用场景。


编辑输出序列

该系列电源提供List/Program/Step三种模式来进行输出序列的编辑,支持客户根据实际测试需求快速选择,触发输出后电源会按照编辑好的文件自动变换输出。该系列电源还支持多个文件顺序输出,可以设置每个文件的重复次数以及整个序列文件的执行次数。

光纤并机,性能完美呈现

该系列支持主从并联(Master-Slave)功能,并机采用高速光纤通讯能力,实现近乎于零的传输延迟,支持所有功能同步且性能不下降,充分解决传统并机方式存在的速度慢、精度差等问题, 完美呈现如单机测试的操作体验。提供多个尺寸规格,满足桌面使用及系统集成。


CC&CV优先权可选

该系列电源支持CC&CV优先权选择功能,来决定输出是电压高速模式还是电流无过冲模式,以适用不同类型负载的测试需求。在测试LED负载时,用户可以选择CC优先模式,避免输出电流过冲。适用于集成电路测试、充放电测试、汽车电子的电源瞬变仿真。

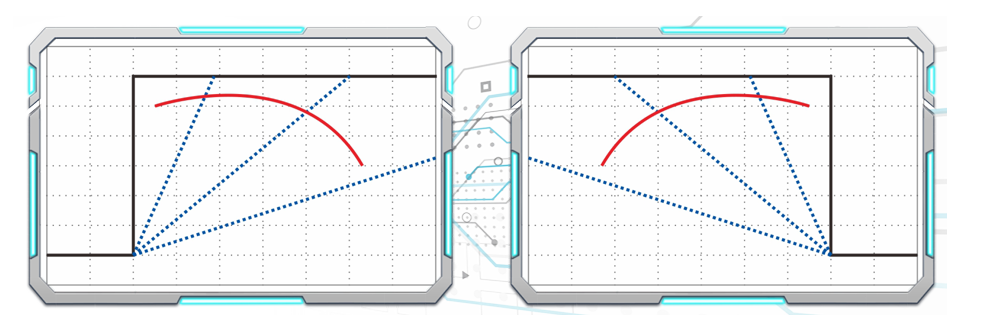

上升和下降斜率可调

该系列电源支持电压、电流爬升以及下降的斜率可调。


外部模拟量控制&监视(选配)

通过连接外部电压(0-5V/0-10V)或外部电阻(5-10K)来编程零到满量程的输出电压或电流, 同时可通过仿真量监视功能(0V-5V/0-10V)来监视当前的输出电压和电流。

<专业版电源功能介绍>


DDS任意函数功能

该系列电源内置正弦波,三角波,矩形波,梯形波,锯齿波以及阶跃等典型波形的设置界面,方便客户的编辑与调用。除上述标准函数外,还可以编辑输出任意复杂函数可用于研发和生产的测试。


内置汽车电子标准测试曲线

该系列电源内置德国标准的DIN40839标准汽车功率网用电压曲线和国际标准的ISO 16750-2脉冲波形,快速的电压上升/下降响应速度,搭配任意函数发生器功能,可以更加真实的模拟各测试条件对电子设备的影响,是汽车电子行业首选的电源测试仪器。

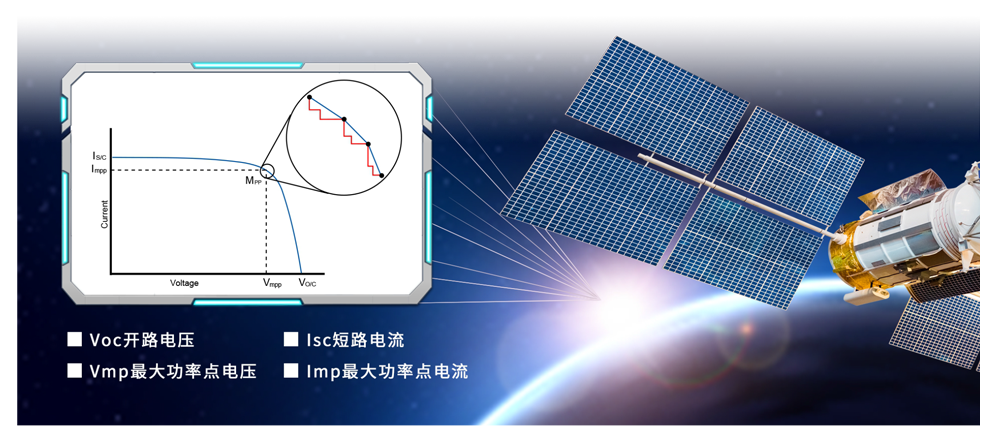

光伏阵列模拟功能

该系列电源可模拟太阳能板的I-V曲线功能,提供Curve Mode,用户自定义模式,以及内置标准曲线的SAS Mode三种模式。使用Curve Mode,只需要通过设置4个参数即可描绘出与太阳能阵列相似的特性曲线。自定义模式下,用户可以编辑多达4096个点的I-V曲线来实现动态云遮效果,可应用于太阳能逆变器最大功率追踪(MPPT)效能测试。内置SAS模型,用户简单设定参数后即可模拟I-V曲线输出并生成报表。


电池模拟功能

该系列电源支持电池模拟功能,可以真实模拟出多种电池的真实工作状态。可搭配电池仿真软件,根据外部拉载电流的变化,按照仿真的曲线实时改变输出电压。该软件提供实时数据监控及数据报表查询功能,为工程师研究电池动力系统提供真实的实验数据。


三段式充电模式

该系列电源内置市面上常见电池种类的三段式充电曲线,客户可直接调用或者根据实际测试数据修改进入各充电阶段的切换条件。且该系列电源硬件电路已经做了优化,充电完成后关闭电源,此时无论电池电压多大,倒吸电流都低至10mA左右,即使无防电池倒灌装置也可以有效阻止电源倒吸电池电流问题。


配件&选件

  • 握把(标配)含固定螺丝组

  • 输出防护罩(标配)3400W机型标配

  • 输出防护罩(标配)6800W&10000W机型标配

  • USB 通讯线缆(标配)用于USB口通讯

  • 安装套件(标配)

  • 专业版升级软件(选配)高级版本到专业版本升级选项

  • CAN通讯接口卡(选配)用于CAN口通讯

  • RS232&LAN通讯接口卡&通讯线缆(选配)用于RS232口与LAN口通讯

  • RS485&外部控制接口卡&通讯线缆&接线端子台(选配)用于外部模拟输入控制功能与机内信号的模拟输出

  • GPIB通讯接口卡&通讯线缆(选配)用于GPIB口通讯

  • 光纤并机卡&线缆(选配)用于单个机柜系统

  • 光纤并机卡&线缆(选配)用于多个机柜系统

  • 电源线缆(选配)4M或10M

相关下载

目前在第1页, 共有1页, 共有1条记录 第一页 上一页 下一页 最后一页 跳转到

型号检索

型号 电压 电流 功率 电压纹波 电流纹波 电压上升响应时间 电压下降响应时间 高度
MS80VDC3400W-H 80V 130A 3400W 150mVpp/20mVrms 65mArms <15ms (空载), <50ms (满载) <850ms (空载), <15ms (满载) ½ 2U 询价
MS80VDC3400W 80V 130A 3400W 150mVpp/20mVrms 65mArms <15ms (空载), <50ms (满载) <850ms (空载), <15ms (满载) 2U 询价
MS80VDC6800W 80V 260A 6800W 150mVpp/20mVrms 130mArms <15ms (空载), <50ms (满载) <850ms (空载), <15ms (满载) 2U 询价
MS80VDC10000W 80V 390A 10000W 150mVpp/20mVrms 195mArms <15ms (空载), <50ms (满载) <850ms (空载), <15ms (满载) 2U 询价
MS250VDC3400W-H 250V 55A 3400W 250mVpp/60mVrms 27mArms <15ms (空载), <60ms (满载) <600ms (空载), <15ms (满载) ½ 2U 询价
MS250VDC3400W 250V 55A 3400W 250mVpp/60mVrms 27mArms <15ms (空载), <60ms (满载) <600ms (空载), <15ms (满载) 2U 询价
MS250VDC6800W 250V 110A 6800W 250mVpp/60mVrms 55mArms <15ms (空载), <60ms (满载) <600ms (空载), <15ms (满载) 2U 询价
MS250VDC10000W 250V 165A 10000W 250mVpp/60mVrms 82mArms <15ms (空载), <60ms (满载) <600ms (空载), <15ms (满载) 2U 询价
MS500VDC3400W-H 500V 27A 3400W 500mVpp/150mVrms 13mArms <15ms (空载), <80ms (满载) <1500ms (空载), <15ms (满载) ½ 2U 询价
MS500VDC3400W 500V 27A 3400W 500mVpp/150mVrms 13mArms <15ms (空载), <80ms (满载) <1500ms (空载), <15ms (满载) 2U 询价
MS500VDC6800W 500V 54A 6800W 500mVpp/150mVrms 27mArms <15ms (空载), <80ms (满载) <1500ms (空载), <15ms (满载) 2U 询价
MS500VDC10000W 500V 81A 10000W 500mVpp/150mVrms 40mArms <15ms (空载), <80ms (满载) <1500ms (空载), <15ms (满载) 2U 询价
MS750VDC10000W 750V 55A 10000W 800mVpp/180mVrms 27mArms <15ms (空载), <80ms (满载) <800ms (空载), <15ms (满载) 2U 询价
MS1000VDC6800W 1000V 27A 6800W 1000mVpp/300mVrms 27mArms <15ms (空载), <85ms (满载) <1700ms (空载), <15ms (满载) 2U 询价
MS1500VDC10000W 1500V 27A 10000W 1500mVpp/450mVrms 40mArms <15ms (空载), <90ms (满载) <1800ms (空载), <15ms (满载) 2U 询价
询价
