ELS系列

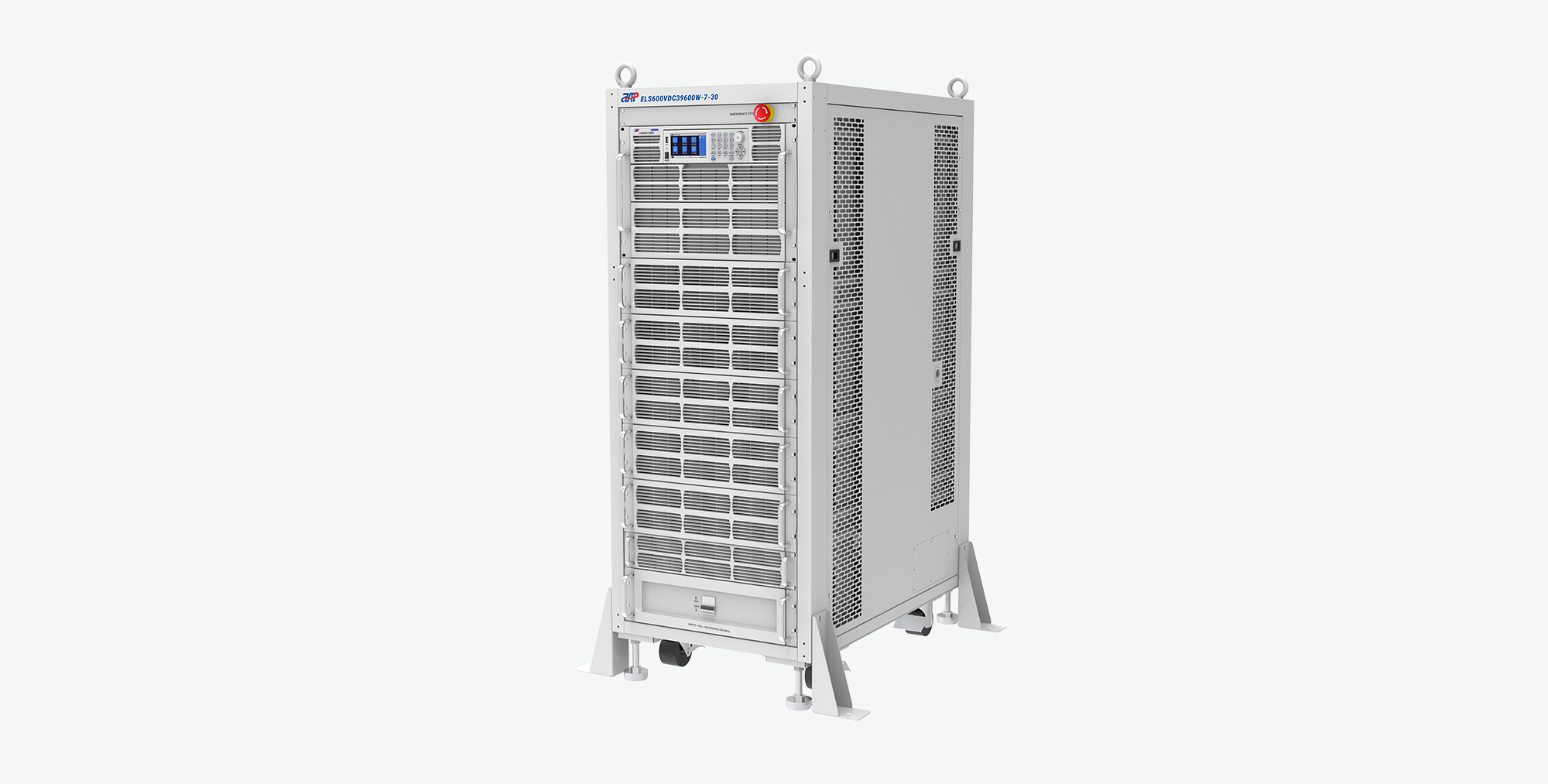

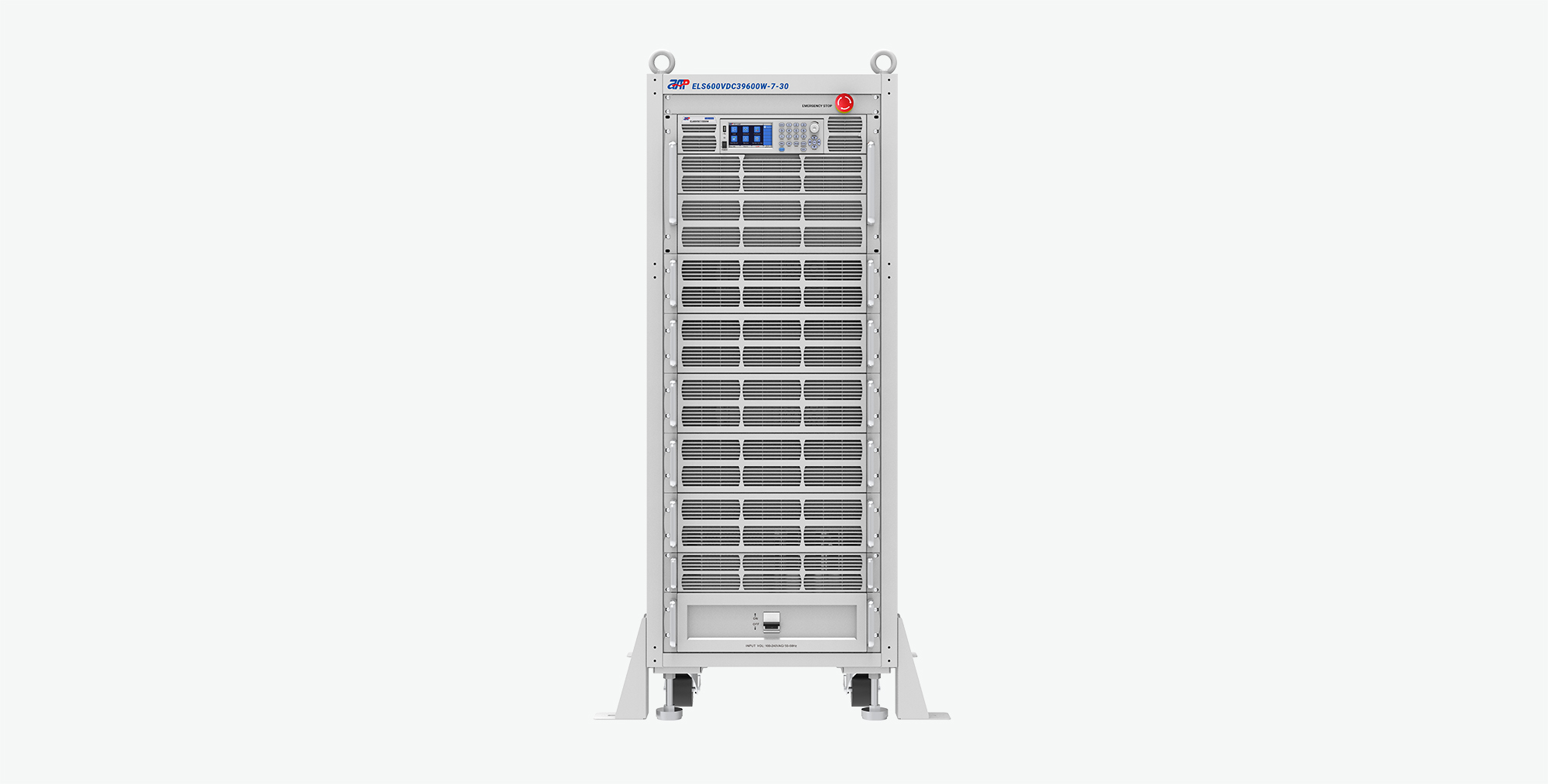

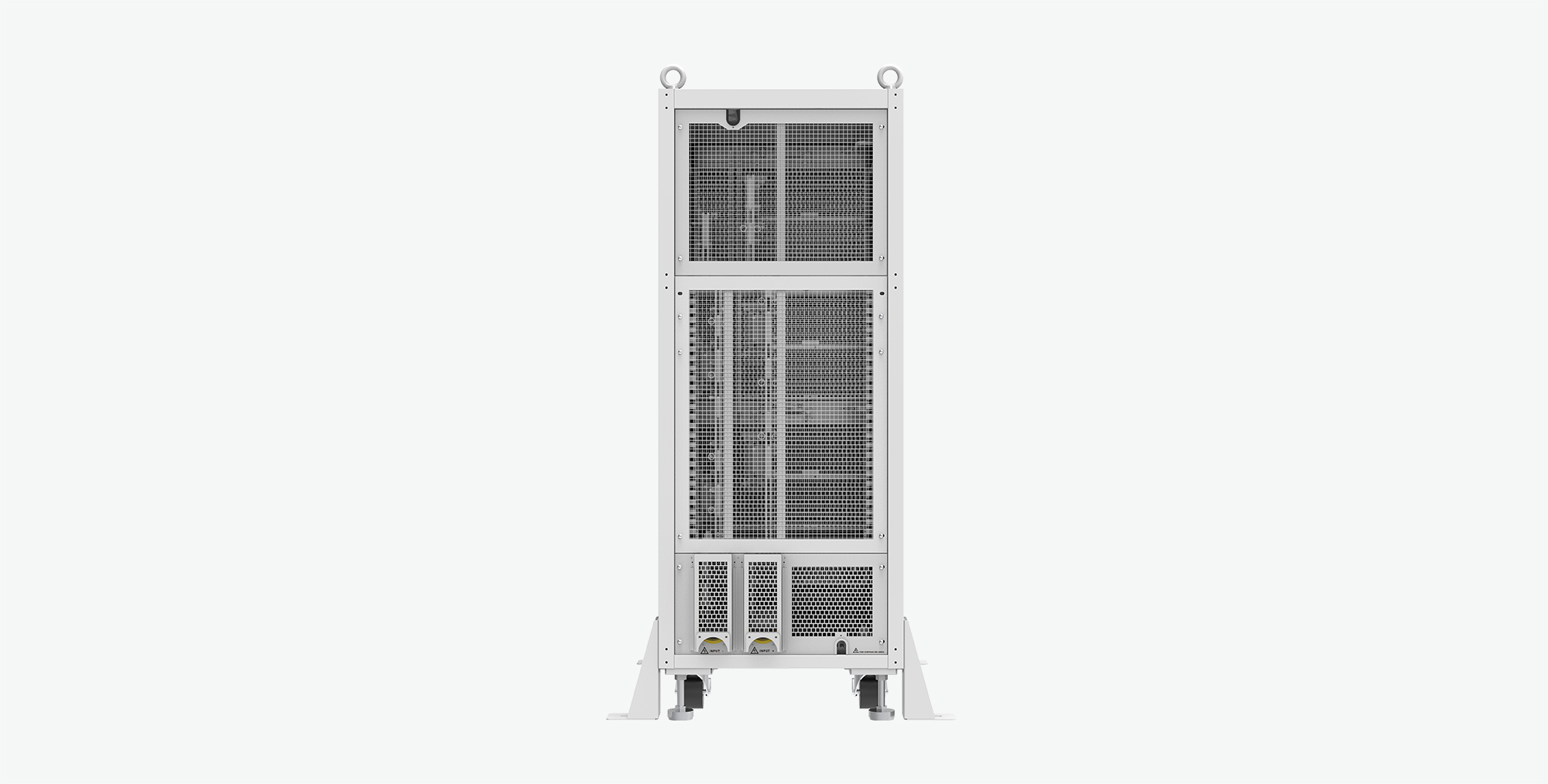

直流电子负载系统

当前标准化大功率直流电子负载机柜由7U电子负载组成,单个机柜载流能力可达3000A,67.5kW。支持多个机柜主从并联扩容系统功率可达294kW。机柜底部的断路器开关控制交流输入的通断,上电后其中一台电子负载将工作在主机模式下,同步监控系统内所有从机的状态。标配紧急停止开关可切断机柜内所有产品的交流电确保操作安全。

产品特点

支持4种CV/CC/CR/CP基本模式,以及CV+CC/CV+CR/CR+CC复合工作模式

电流上升、下降斜率可设,CV环路反馈速度可调

超高精度的电压及电流量测

模拟负载短路功能

自动测试功能,复杂测试任务一键实现

支持V-monitor/I-monitor监控功能

保护功能完备,具有过电压、过电流、过功率、过温告警保护功能,反接告警功能

面板配备紧急停止开关

配备后门保护开关,提高操作安全性

标配USB数据接口,支持数据的载入载出

使用标准的SCPI通讯协议

功能与优势

可翻转面板与彩色触摸屏

该系列可编程直流电子负载(部分机型除外)支持前面板翻转功能,搭配超大彩色触摸屏提供客户简单快捷的操作,实时更新输入显示以及设备状态,图形化让显示更直观。


多种工作模式

基本负载模式

该系列可编程直流电⼦负载具有CV/CC/CR/CP基本负载定态模式,可满⾜多种场合的测试需求。

CV环路反馈速度可调

该系列可编程直流电子负载可以设置很慢、慢速、中速、快速、很快五种电压响应速度,来匹配各种特性电源。该性能可避免当负载与电源响应速度不匹配时引起的测量精度降低或者测试失败,提高测试效率,同时降低设备、时间以及费用的各项成本。


动态测试模式

该系列可编程电子负载可实现在同一功能下不同数值之间的快速切换,支持动态电流、动态电压、动态电阻和动态功率等模式,其中动态电流和动态电阻模式可达50kHz。此功能可用来测试电源的动态特性、电池保护特性、电池脉冲充电等。动态负载测试功能可提供连续、脉冲和翻转三种模式。


最大功率追踪功能(MPPT)

主要应应于太阳能板最大功率点的追踪,通过最大功率追踪法,即可一直动态寻找太阳能板的最大功率点,发挥太阳能板的最大功效。


定阻抗模式(RLC)

模拟容性负载,使得拉载电流更能趋近真实情况。主要应用于模拟电容性负载开机关机测试,为避免电源开机瞬间对主板上的电容充电,而产生浪涌电流导致电源触发过流保护从而无法顺利开机。


电池放电测试

该系列电子负载可使用CC、CR或者CP模式对电池进行放电,可对截止电压或者放电时间进行精准的设定和量测,确保电池不会因为过度放电而损坏。可根据实际需求设置放电截止条件,当满足截止条件时负载停止拉载且计时停止。测试过程中还可以实时监测电池电压,已放电时间和放电容量等参数。


配件&选件

  • BNC线缆(选配)电压/电流输出监控

  • USB 通讯线缆(选配)用于USB口通讯

  • RS-232 通讯线缆(标配)用于RS-232通讯

  • 远端电压采样线(标配)红、黑各一根

  • GPIB&LAN通讯接口卡&通讯线缆(选配)用于GPIB口与LAN口通讯

  • 专业版升级软件(选配)高级版本到专业版本升级选项

相关下载

目前在第1页, 共有1页, 共有1条记录 第一页 上一页 下一页 最后一页 跳转到

型号检索

型号 电压 电流 功率 电压分辨率 电流分辨率 电压精度 电流精度 高度
ELS200VDC39600W-7-30 200V 3000A 39.6kW 0.1mV3mA0.015%+0.015%F.S.0.04%+0.04%F.S.30U 询价
ELS200VDC44100W-7-30 200V 3000A 44.1kW 0.1mV3mA0.015%+0.015%F.S.0.04%+0.04%F.S.30U 询价
ELS200VDC52800W-7-36 200V 3000A 52.8kW 0.1mV4mA0.015%+0.015%F.S.0.04%+0.04%F.S.36U 询价
ELS200VDC58800W-7-36 200V 3000A 58.8kW 0.1mV4mA0.015%+0.015%F.S.0.04%+0.04%F.S.36U 询价
ELS200VDC66000W-7-42 200V 3000A 66kW 0.1mV5mA0.015%+0.015%F.S.0.04%+0.04%F.S.42U 询价
ELS200VDC73500W-7-42 200V 3000A 73.5kW 0.1mV5mA0.015%+0.015%F.S.0.04%+0.04%F.S.42U 询价
ELS600VDC39600W-7-30 600V 2880A 39.6kW 0.5mV3mA0.015%+0.015%F.S.0.04%+0.04%F.S.30U 询价
ELS600VDC44100W-7-30 600V 3000A 44.1kW 0.5mV3mA0.015%+0.015%F.S.0.04%+0.04%F.S.30U 询价
ELS600VDC52800W-7-36 600V 3000A 52.8kW 0.5mV4mA0.015%+0.015%F.S.0.04%+0.04%F.S.36U 询价
ELS600VDC58800W-7-36 600V 3000A 58.8kW 0.5mV4mA0.015%+0.015%F.S.0.04%+0.04%F.S.36U 询价
ELS600VDC66000W-7-42 600V 3000A 66kW 0.5mV5mA0.015%+0.015%F.S.0.04%+0.04%F.S.42U 询价
ELS600VDC73500W-7-42 600V 3000A 73.5kW 0.5mV5mA0.015%+0.015%F.S.0.04%+0.04%F.S.42U 询价
ELS1200VDC39600W-7-30 1200V 1440A 39.6kW 1mV1.2mA0.015%+0.015%F.S.0.04%+0.04%F.S.30U 询价
ELS1200VDC52800W-7-36 1200V 1920A 52.8kW 1mV1.6mA0.015%+0.015%F.S.0.04%+0.04%F.S.36U 询价
ELS1200VDC66000W-7-42 1200V 2400A 66kW 1mV2mA0.015%+0.015%F.S.0.04%+0.04%F.S.42U 询价
